鋼渣的資源化利用

鋼渣的資源化利用

　　鋼渣的資源化利用使用HLM大型鋼渣立磨生產(chǎn)線達到固廢再生利用，成本低，經(jīng)濟效益高。鋼渣的資源化利用環(huán)保、節(jié)能、噪音低，為客戶帶來非常可觀的鋼渣綜合利用穩(wěn)定效益。

　　一、鋼渣是如何分類的

　　渣的來源和分類懂煉鋼行業(yè)者較容易理解，鋼渣是煉鋼過程排出的不可避免的廢渣，其排出量約為粗鋼產(chǎn)量的15%～20%。鋼渣按爐型分，有平爐渣、電爐渣、轉(zhuǎn)爐渣。按熔渣性質(zhì)分，有堿性渣、酸性渣。按形態(tài)分，有水淬粒狀鋼渣、塊狀鋼渣、粉狀鋼渣。

　　1、轉(zhuǎn)爐渣

　　是鋼渣主要構(gòu)成，約占總量65%，每生產(chǎn)1噸轉(zhuǎn)爐鋼約產(chǎn)生鋼渣130～240kg。轉(zhuǎn)爐鋼渣的礦物組成取決于它的化學成分。

　　2、平爐渣

　　生產(chǎn)周期比轉(zhuǎn)爐長，分氧化期、精煉期與出鋼期，且每期都要出渣，依次對應(yīng)初期渣-精煉渣-出鋼渣，后二又合稱末期渣。每生產(chǎn)1噸平爐鋼約產(chǎn)生鋼渣170～210kg，其中初期渣60%，精煉渣10%，出鋼渣30%。

　　3、電爐渣

　　以廢鋼為原料，主要生產(chǎn)特殊鋼，生產(chǎn)周期也長，分氧化期和還原期，并分期出渣，對應(yīng)氧化渣和還原渣。每生產(chǎn)1噸電爐鋼約產(chǎn)生鋼渣150～200kg，其中氧化渣約55%。

　　二、鋼渣的性質(zhì)介紹

　　1、密度 ：由于含鐵較高，因此比高爐渣密度高，一般在3.1～3.6g/cm3。

　　2、容重：不僅受其密度影響，還與粒度有關(guān)。通過80目標準篩的渣粉，平爐渣為2.17～2.20g/cm3，電爐渣為1.62 g/cm3左右，轉(zhuǎn)爐渣為1.74 g/cm3左右。

　　3、易磨性：由于鋼渣致密，因此較耐磨。易磨指數(shù)：標準砂為1，鋼渣為0.96，而高爐渣僅為0.7，鋼渣比高爐渣要耐磨。

　　4、活性：C3S、C2S等為活性礦物，具有水硬膠凝性。當鋼渣中成分比值（堿度）R大于1.8時，便含有60%～80%的C3S和C2S，并且堿度值的提高，C3S含量也增加，當堿度達到2.5以上時，鋼渣的主要礦物為C3S。用堿度高于2.5的鋼渣加10%的石膏研磨制成的水泥，強度可達325號。因此，C3S和C2S含量高的高堿度鋼渣，可作水泥生產(chǎn)原料和制造建材制品。

　　5、穩(wěn)定性：鋼渣含游離氧化鈣(f-CaO)、MgO、C3S、C2S等，這些組分在一定條件下都具有不穩(wěn)定性。堿度高的熔渣在緩冷時，會發(fā)生體積膨脹，膨脹率達10％。

　　鋼渣也具有不穩(wěn)定性，在處理和應(yīng)用鋼渣時須注意：

　　1）作生產(chǎn)水泥的鋼渣C3S含量要高，因此在處理時最好不采用緩冷技術(shù)；

　　2）含f-CaO高的鋼渣不宜用作水泥和建筑制品生產(chǎn)及工程回填材料；

　　3）利用f-CaO消解膨脹的特點，可對含f-CaO高的鋼渣采用余熱自解的處理技術(shù)。

　　三、鋼渣的資源化利用

　　1、鋼渣中選渣鋼

　　經(jīng)破碎、磁選、篩分等分選技術(shù)可回收其中90%以上的廢鋼。磁選出的渣鋼，一般含鐵在55%以上。不涉及磨粉。

　　2、作冶煉溶劑

　　部分替代石灰石作燒結(jié)熔劑（顆粒小于10mm）

　　部分替代石灰石作高爐熔劑（顆粒10～40mm）

　　富集和提取鋼渣中的稀有元素

　　3、作建筑材料

　　1）鋼渣磚

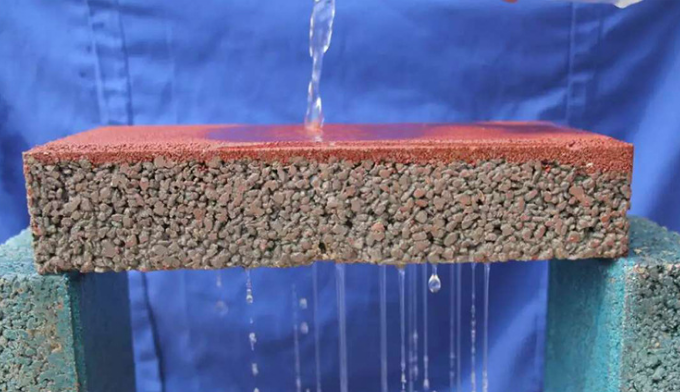

鋼渣 透水磚

　　以粉狀鋼渣或水淬鋼渣為主要原料，摻入部分高爐水渣或粉煤灰和激發(fā)劑（石灰、石膏粉），加水攪拌，經(jīng)輪碾、壓制成型、蒸養(yǎng)而制成。生產(chǎn)過程中會使用到球磨機。

　　2）鋼渣礦渣水泥

　　鋼渣最少摻入量不少于30%，鋼渣和高爐渣的總摻入量不少于60%。生產(chǎn)工藝流程如下：

鋼渣礦渣水泥生產(chǎn)流程

　　3）鋼渣白水泥

　　以電爐還原渣為主要原料，摻入適量經(jīng)700～800℃煅燒的石膏，經(jīng)混合磨細制成的一種新型膠凝材料。配合比以水泥中SO3含量為8～10%來控制。當SO3含量少于8%時，強度不足400#。當SO3含量大于10%時，出現(xiàn)石膏膨脹現(xiàn)象，導致水泥不安定。

鋼渣白水泥主要用作建筑物外墻裝飾材料和生產(chǎn)彩色水磨石制品，還可生產(chǎn)人造大理石。

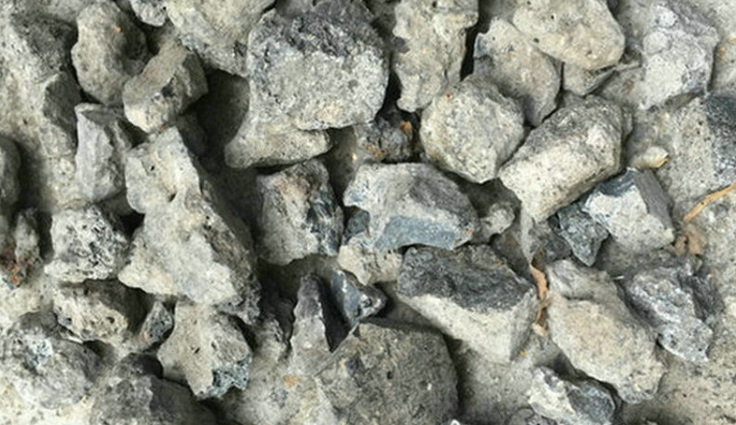

　　4）路基墊層（代替天然碎石）

　　5）作農(nóng)肥和酸性土壤改良劑（需要用到磨粉機，但目前國內(nèi)此類應(yīng)用較少）

　　鋼渣磷肥：中、高磷鐵水煉鋼所得鋼渣，要求F含量<0.5% ，P2O5含量>4%

　　酸性土壤改良劑：要求含Ca、Mg高

　　四、鋼渣的資源化利用設(shè)備：大型鋼渣立磨生產(chǎn)線

　　HLM大型鋼渣立磨生產(chǎn)線鋼渣立磨的特點鮮明，是規(guī)模鋼渣的資源化利用的配套設(shè)備，能滿足大型鋼渣粉需求企業(yè)的生產(chǎn)。鋼渣粉磨立磨工藝流程簡潔，系統(tǒng)配置性強，環(huán)境友好度高，單臺電耗低，噪音低。是立磨鋼渣微粉項目理想的鋼渣粉磨立磨工藝設(shè)備。

　　HLM大型鋼渣立磨生產(chǎn)線

　　五、鋼渣立磨機生產(chǎn)線投資多少錢？

　　HLM鋼渣立磨機生產(chǎn)線型號多，產(chǎn)量區(qū)間大，配置靈活。不同的產(chǎn)能選擇不同的鋼渣立磨機主機，要配置不同的配套設(shè)備，價格就不相同，需要詳細溝通方可出具鋼渣立磨機生產(chǎn)線報價方案。

鋼渣立磨生產(chǎn)商搜桂林鴻程提供大型鋼渣立磨，有日產(chǎn)600噸鋼渣的立磨生產(chǎn)線和年產(chǎn)30萬噸鋼渣立磨等多種產(chǎn)能的，設(shè)備大型化，若您有立磨鋼渣微粉生產(chǎn)要求,歡迎撥打熱線桂林鴻程鋼渣的資源化利用設(shè)備及技術(shù)選型專線0773-3661663。我們?yōu)槟喿鰧俚奈驳V綜合利用處理設(shè)備與技術(shù)方案和鋼渣立磨價格報價。
